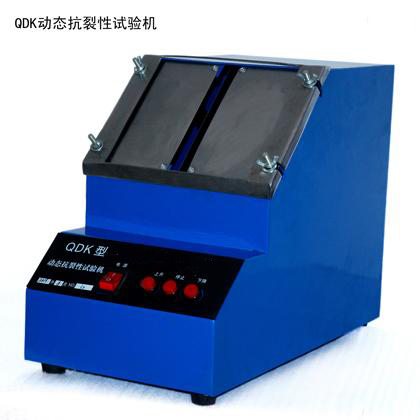

QDK型自(zi)動動態抗開(kai)裂測(ce)試儀使用說(shuo)明書
一.   適(shi)用范圍
由于(yu)建筑(zhu)物的不均勻的干濕變化、熱脹(zhang)冷縮、結構沉降(jiang)及設計、施工上的不完整等原因,幾乎所有建筑(zhu)都不同程度地存在表(biao)面毛細裂(lie)縫、表(biao)面貫通(tong)裂(lie)縫、結構性裂(lie)縫。
外(wai)(wai)墻(qiang)(qiang)裂縫不僅大大降(jiang)低了(le)對建(jian)筑物外(wai)(wai)墻(qiang)(qiang)的(de)保(bao)護作用，也給涂飾面(mian)的(de)美(mei)觀造成(cheng)了(le)一(yi)定的(de)影響。為了(le)彌補(bu)上述(shu)之缺陷，在涂刷外(wai)(wai)墻(qiang)(qiang)乳膠漆之前，必先在墻(qiang)(qiang)體(ti)涂刮一(yi)層外(wai)(wai)墻(qiang)(qiang)膩子(zi)；而(er)外(wai)(wai)墻(qiang)(qiang)膩子(zi)的(de)質量優(you)劣，則(ze)是關鍵(jian)之關鍵(jian)。
依據JG/T157-2004行標設(she)計制造的QDK型自動(dong)(dong)動(dong)(dong)態抗開裂測(ce)試(shi)儀(yi)適用(yong)于測(ce)試(shi)以(yi)水(shui)泥(ni)、聚合(he)物粉末、合(he)成(cheng)樹脂乳液或其(qi)它(ta)材料(liao)為主要粘結劑，配以(yi)填料(liao)、助劑等組成(cheng)的外墻找平膩(ni)子。
二．工(gong)作原理
電機通過齒(chi)輪減速后拖動(dong)頂(ding)桿作上升運動(dong)，刃口產生上頂(ding)力(li)，使(shi)石棉水泥板在規(gui)定的(de)區域內逐(zhu)步產生細微裂(lie)(lie)紋(wen)(wen)(wen)并控制裂(lie)(lie)紋(wen)(wen)(wen)緩慢擴展(zhan)，觀察(cha)膩(ni)子層的(de)開裂(lie)(lie)情況(kuang)，以此表征膩(ni)子抵(di)抗基(ji)材裂(lie)(lie)紋(wen)(wen)(wen)擴展(zhan)的(de)能力(li)。
三(san)．主要(yao)技術指(zhi)標
1．刃口長：150mm
2．刃(ren)口夾(jia)角：30度(du)
3．升程(cheng)：20mm
4．上(shang)升速率：3mm/min
5．型框規格：200×150×2（mm）
四(si)．使用試(shi)驗方(fang)法
1．將型(xing)框放在(zai)200×150（mm）的石棉(mian)水泥板(ban)上。在(zai)將配制好的膩子涂刮在(zai)型(xing)框內(nei)。
2．將(jiang)型框取下，涂刮好的石(shi)棉水泥板(ban)應在標準(zhun)環境下養護7d。每一(yi)樣品應同(tong)時(shi)制(zhi)備3塊試板(ban)。
3．將養(yang)護(hu)好的試板卡(ka)固(gu)在本(ben)儀(yi)器的工作臺面(mian)上(shang)。啟動電(dian)源開(kai)(kai)關(guan)后在啟動上(shang)升開(kai)(kai)關(guan)，此時刃口緩慢上(shang)升。
4．刃口繼續(xu)緩(huan)慢(man)上升(sheng)。此(ci)時應(ying)注意觀察(cha)石(shi)棉板的空白區域，當發(fa)現(xian)裂紋(wen)出現(xian)后，使用立式(shi)讀數顯微鏡觀察(cha)并隨時記錄裂紋(wen)寬(kuan)度，至膩子層開裂前為止。啟動(dong)停止開關后，刃口不再上升(sheng)。
5．記錄(lu)膩子層(ceng)開裂前，石棉水泥板裂縫的最大寬度(du)。精(jing)確到0.02 mm。
6．啟動(dong)下降開關，使刃口(kou)退(tui)回原(yuan)位。
7．松開(kai)試板(ban)卡固螺母及壓板(ban)，取下(xia)試板(ban)。在放入(ru)另一塊(kuai)試板(ban)，重復上述試驗步驟(zou)。
五．結(jie)果(guo)判斷
三塊(kuai)試(shi)板中以數值(zhi)較(jiao)近(jin)的(de)每塊(kuai)試(shi)板的(de)測試(shi)結果的(de)算術平(ping)均(jun)值(zhi)作為最終結果。
六(liu)．使(shi)用注(zhu)意事項
1．膩子涂刮時應(ying)保證表面平整(zheng)無氣泡(pao)。
2．型(xing)框取下時應注意(yi)膩子層邊(bian)緣(yuan)，不應出現開裂及破損(sun)情況。
3．用(yong)讀數顯(xian)微(wei)鏡讀數時，刃口不應退位，以(yi)防止石棉(mian)水泥板回縮。
〈注〉若(ruo)需(xu)要(yao)照明讀(du)數顯微鏡，請(qing)另行購買。
