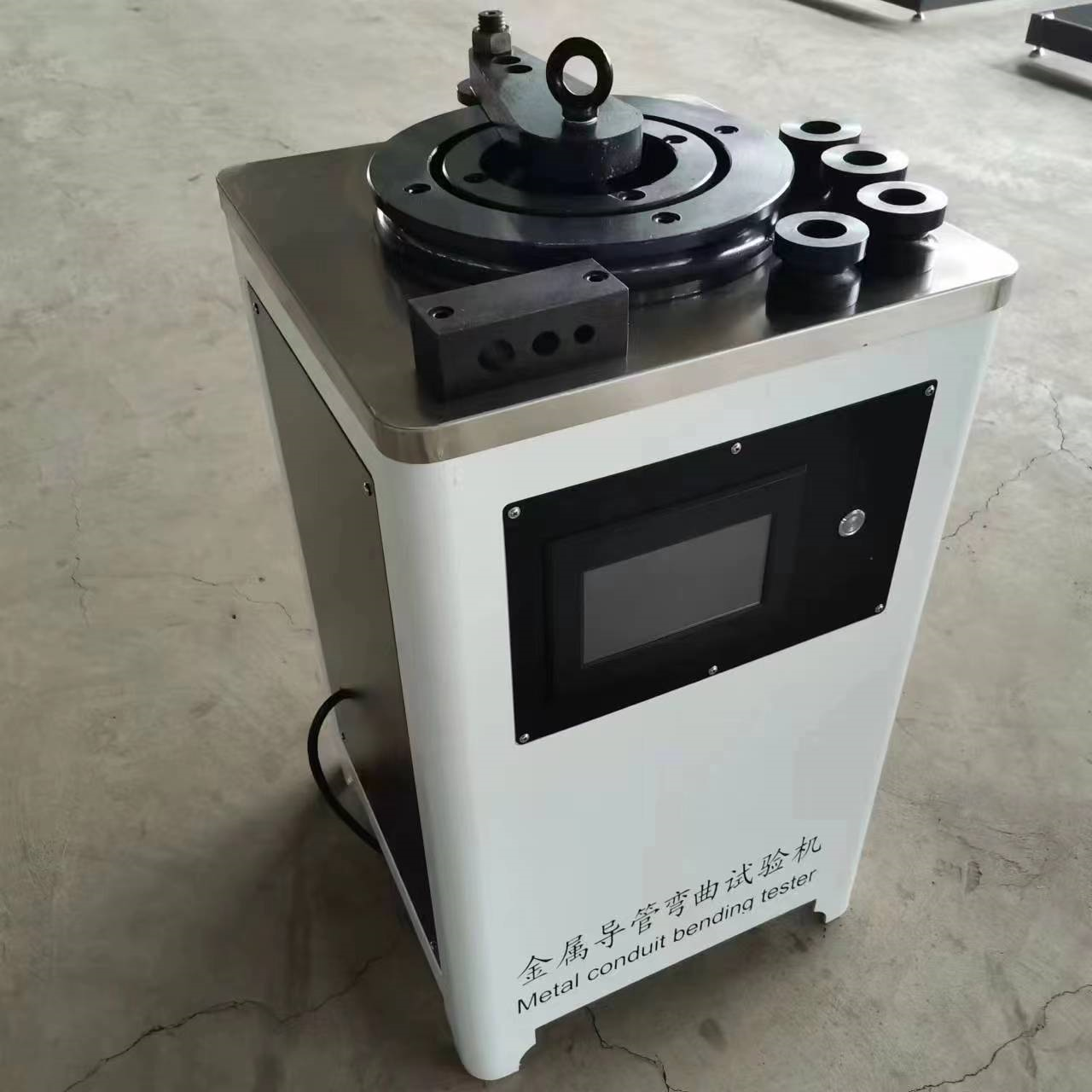

金屬導管彎曲試驗機

一、前言

金(jin)屬(shu)管彎曲試(shi)驗(yan)機是依據(ju)《GB 20041.21-2017 電(dian)纜(lan)管理用導管系統剛性導管(guan)系統(tong)的特殊要(yao)求》《GB T14823.1電氣安裝用導管特(te)殊要求金屬導管》《JG/T3050建筑用(yong)絕(jue)緣電工套管及配件》及《ZBG33008聚氯乙稀塑料波紋電線管(guan)》開發的(de)新型產品。適(shi)用于(yu)金屬導管(guan)等(deng)材料做(zuo)彎(wan)曲試驗用，彎(wan)曲的(de)角度(du)為(wei)90°，試(shi)驗后，觀察試(shi)樣(yang)有無裂(lie)痕。

二(er)、技術參數

1、試樣導管直徑(jing)：16mm、20mm、25mm

2、彎曲內半徑：96mm、120mm、150mm

3、彎曲外半徑(jing)：113mm、141mm、178mm

4、凹(ao)槽半徑(jing)：8.1mm、10.1mm、12.7mm

5、試樣彎曲總角度：90°

三、依據標(biao)準

符合《GB T14823.1電氣安(an)裝(zhuang)用導管特殊要求金屬導管》《GB 20041.21-2017 電纜管(guan)理用導管(guan)系統剛(gang)性導管系(xi)統的(de)特殊要求(qiu)》等要求(qiu)。

四、結構說明

本(ben)試驗機(ji)由底座、支(zhi)架、成(cheng)(cheng)型模、彎曲型輥、夾緊(jin)裝置等組成(cheng)(cheng)。

五、操作步驟

1、將(jiang)試驗機放置平(ping)穩，表面擦拭干凈。

2、試(shi)驗前，先將(jiang)彎(wan)曲輔助件插入試(shi)樣(yang)中，彎(wan)曲輔助件可以是由無(wu)毛刺的，直徑為(wei)1-2mm的(de)鋼絲所繞成的(de)密圈(quan)彈(dan)簧(huang)（彈(dan)簧(huang)的(de)外徑比所規定(ding)的(de)導管最小(xiao)內徑小(xiao)0.7-1mm）。或采(cai)用生(sheng)產廠所推薦的(de)彎曲輔助件。試樣長度為標稱直徑30倍，

3、將試樣(yang)插入成形模和彎曲型輥（輪）之間的槽中。

4、點(dian)擊“正轉(zhuan)”，使試樣彎曲的總角度約(yue)為(wei)120°，以(yi)至在放開型輥時，試樣(yang)所彎曲到(dao)90°角(jiao)，在90°角這一位置上，應在不損壞試樣及(ji)彎曲輔助件(jian)的(de)情況下。

5、試驗后，觀察試樣有無裂痕，焊縫不(bu)應(ying)開裂，導(dao)管的截(jie)面應(ying)不(bu)過(guo)度變形(xing)。試驗后，導(dao)管用相應(ying)量規在其自身(shen)重量下應(ying)該(gai)正常(chang)通過(guo)。

6、試驗結束后，將試驗機擦(ca)拭干凈(jing)，放在干燥處保存。
