一、概述

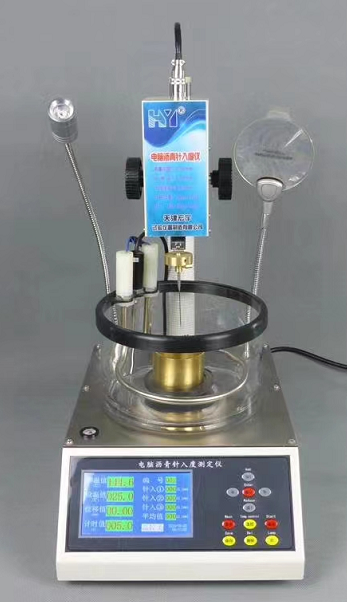

       新(xin)型電腦瀝青針(zhen)入度儀是(shi)一種采用4.6寸大(da)液晶高清(qing)彩屏和先進的電容數字(zi)式位移傳感器，結合(he)CMOS電路研(yan)制(zhi)的測量(liang)瀝青針(zhen)入度的儀(yi)器(qi)，該儀(yi)器(qi)滿足GB4509-1998《石油瀝青(qing)針(zhen)入度測        定法》,ASTMD5-95《瀝青針入度(du)測定法》和T0604-2011《瀝青針(zhen)入度試(shi)(shi)驗(yan)》。使用簡單(dan)、方便(bian)、無溫(wen)漂、無時漂，實現了試(shi)(shi)驗(yan)過程自(zi)動化(hua)、數字化(hua)、電(dian)腦化(hua)。為我(wo)國公路、市政、          建筑、石油等領域提(ti)供了一種精度高、穩定性(xing)好、性(xing)能可靠的(de)電(dian)腦自(zi)動化(hua)瀝青試(shi)(shi)驗(yan)儀器。

二(er)、用途(tu)

       該儀器(qi)主要用于測定粘(zhan)稠道(dao)路(lu)石(shi)油瀝青(qing)、粘(zhan)稠頁巖瀝青(qing)，以(yi)及液(ye)體(ti)石(shi)油瀝青(qing)，瀝青(qing)材料經蒸餾或乳化試驗后(hou)的殘留物等的針(zhen)入度。

       瀝青的(de)針入(ru)度是在規定的(de)溫度和(he)時(shi)間(jian)內，附加一定重量的(de)標準(zhun)針垂直穿入(ru)試樣(yang)的(de)深(shen)度。

三、儀器主要技術指標(biao)

   1.最小分度：0.01mm

        2.量    程：0-50mm

        3.示值誤差(cha)：<0.05mm

        4.針與連桿：50±0.05g

        5.砝    碼：50±0.05g可組成100±0.05g以滿足試驗要求。

        6.4.6寸(cun)大液晶高(gao)清彩屏顯(xian)示(shi)。

        7.電    源：220/50Hz

        8.加熱功率：200W

        9.溫控范圍：室溫~40℃（環境(jing)溫度小于25℃時(shi) ）

       10.試 樣 皿：金屬(shu)制圓柱(zhu)形(xing)平底。尺(chi)寸Φ=55mmh= 35mm（針入度小于200時）

       11.平底玻(bo)璃(li)皿(min)(min)：容量不少(shao)于(yu)1L，深度不少(shao)于(yu)80mm，要沒過最大樣品皿(min)(min)。內設三角支架，以保證試(shi)樣皿(min)(min)穩定。

       12.儀器工作平臺：設有調整水(shui)平機構。

四、儀器特點

       1.采用4.6寸大液晶高清彩屏。

       2.可同時顯示：實時溫度、溫度設定值、位移值、計時值、試驗編號、針入度值、平均值、和時間日期。

       3.該儀器具有自動落針、自動計時、自動計數、自動計算平均值、可儲存100組數據。

       4.儀器位移測量精度：0.01mm，計時精度：0.1S。

       5.儀器主機配有自動加熱和磁力攪拌系統，控溫精度±0.1℃，采用智能PID控制和磁力攪拌使儀器控溫精度更準確，溫度均勻性好等特點。

五、試驗方法(fa)

   （一）   試樣制(zhi)備

    1、按0602-1993《瀝青試樣準備方(fang)法(fa)》的要求,將(jiang)瀝青試樣放(fang)入(ru)恒溫烘箱中進行加熱(re)、脫水(shui)。當試樣含有水(shui)分(fen)時，烘箱溫度為80℃左右，加(jia)熱至瀝青完全(quan)熔化(hua)脫(tuo)水(shui)后，烘箱(xiang)溫度(du)宜為軟                  化(hua)點溫度(du)以上90℃，即135℃左右(you)。（瀝青試樣不得直接用電(dian)爐(lu)(lu)或煤氣爐(lu)(lu)明火加熱）

    2、將試(shi)(shi)樣倒入(ru)預先選好的(de)試(shi)(shi)樣皿(min)中。試(shi)(shi)樣深(shen)度應大(da)于預計穿入(ru)深(shen)度10mm。同時將試樣倒入兩個試樣皿(min)。

    3、松(song)松(song)的(de)蓋住(zhu)試樣皿以防灰塵落入。在(zai)15-30℃的(de)室(shi)溫中冷卻1-1.5h（小試樣皿），1.5-2h（大試(shi)(shi)樣皿），然后將兩個試(shi)(shi)樣皿和平底玻璃(li)皿一起(qi)放入恒溫水(shui)浴中(zhong)，水(shui)面應(ying)沒過試(shi)(shi)樣表             &nbsp;      面10mm以上。在規定(ding)的試驗溫度下冷卻。小皿(min)恒溫1-1.5h，大(da)皿恒溫1.5-2h。

   （二）   儀器的(de)準(zhun)備和試驗步驟(zou)

    1、儀器(qi)放置位置變動，需(xu)重新(xin)調整(zheng)儀器(qi)水(shui)平。

    2、根據(ju)試(shi)驗要求(qiu)，裝上(shang)標準針及配(pei)重砝碼。

    3、平(ping)底玻璃(li)皿(min)放置(zhi)于(yu)儀器工作平(ping)臺上，并(bing)將三腳架放于(yu)平(ping)底玻璃(li)皿(min)內應居(ju)中。

    4、盛樣(yang)皿保溫1-1.5h或1.5-2h后，取出并放入水溫嚴格控制(zhi)為25℃的平底玻璃皿中。

    5、操作流(liu)程：

     （1）開(kai)機：打開(kai)電源(yuan)開(kai)關(guan)，此時聽到“吱”的一聲(sheng)蜂鳴報警，證明(ming)電源(yuan)已接(jie)通然后將針桿上(shang)推到位。

     （2）定時(shi)：電(dian)源打開，屏幕(mu)顯(xian)示時(shi)間為5s，然后(hou)每按一次【定(ding)時】鍵(jian)時間依次顯示(shi)為5s，15s，30s，60s，循(xun)環選(xuan)擇(ze)，每按一次(ci)，屏幕顯示時(shi)間為該次(ci)試(shi)(shi)驗的時(shi)間，這由用戶在開                          機做試(shi)(shi)驗前按規定(ding)選(xuan)擇(ze)。

     （3）對針：按(an)【對針燈】開關，打(da)開對針(zhen)燈，調(diao)整放大鏡位置，以利(li)于觀察標準針(zhen)針(zhen)尖的位置，旋轉(zhuan)升降旋鈕，使標準針(zhen)慢慢下(xia)降與(yu)瀝青面接觸。

     （4）測(ce)量(liang)：按【測量】鍵，此時位(wei)移傳感(gan)器自動清零(ling)，針與連桿(gan)立即自動釋放，并自由(you)穿入試(shi)樣中，同時液晶顯示器顯示“三(san)(san)三(san)(san)05”，開始(shi)倒計時(shi)(shi)，計時(shi)(shi)時(shi)(shi)間一到，則自動鎖定并(bing)顯           &nbsp;           示此時(shi)(shi)測試(shi)針插(cha)入瀝青(qing)的深度值。

     （5） 存(cun)入(ru)：若認為測量有效，按【存入】鍵給予確認，按鍵按下不松開顯示(shi)有效的確認次數，如(ru)“E-1”。若認(ren)為測量無效，則(ze)不要按【存入】鍵，重做試驗即可。

     （6） 復位：試驗完畢，將針換下，用手將砝碼與針連桿往上推到檢測位置，便可進行下次試驗。（測定針入度大于200的(de)瀝青(qing)試樣時至少用3支標(biao)準針，每次試(shi)驗后將針留在試(shi)樣      ;                       中，直至3次平(ping)行試驗完成(cheng)后，才(cai)能將標準針(zhen)取出。）

     （7）  平均(jun)值：將試樣換一個(ge)位(wei)置，重(zhong)復(fu)以上(shang)步驟，進(jin)行(xing)第二(er)次和第三次測量(liang)，當第三次測量(liang)后，按【存入】鍵顯示的是三次測量數(shu)據的平均值，記錄下該(gai)值。

     （8）  結(jie)束：試驗完畢，關掉電源，將針桿擦(ca)拭(shi)干凈，放(fang)入盒內，避免損壞。

    6、存入(ru)鍵只有(you)在檢測(ce)完成后按(an)鍵才有(you)效，其(qi)它無效。

    7、同一試樣重復試驗至(zhi)少三次(ci)，每(mei)次(ci)穿(chuan)入點(dian)的相互距離及與(yu)試樣皿邊緣的距離都不小于10mm，每次試(shi)驗結果的平均值(zhi)即為此試(shi)樣的試(shi)驗結果。

    8、精密度或(huo)允許差：

            （1）同一(yi)試樣(yang)3次平行(xing)試驗結果的最大值(zhi)和最小值(zhi)之(zhi)差在下列允許(xu)偏差范圍內時(shi)，計算3次試(shi)驗結(jie)果的平均值，取整(zheng)數作為針入度試(shi)驗結(jie)果。以0.1mm為單(dan)位(wei)。三(san)次測定(ding)的(de)針入度值相(xiang)              ;         差不應大于(yu)下列數值：

                    針(zhen)入度(du)（0.1mm）     允許(xu)差(cha)值（0.1mm）

          0—49            &nbsp;    2

   ;      50—149                4

        150—249   &nbsp;            12

        250—500                20

      &nbsp;                    （當試驗值不符此要求時，應重新進行。）

             （2）當試驗結果小于50（0.1mm）時，重復性試驗(yan)的允許差(cha)為2（0.1mm）,復現性試驗的(de)允(yun)許差為(wei)4（0.1mm）。

             （3）當試驗(yan)結果等(deng)于(yu)或大于(yu)50（0.1mm）時，重復(fu)性(xing)試驗(yan)的(de)允許差為平(ping)均值的4％，復(fu)現性(xing)試驗的允許(xu)差為平(ping)均值的8％。

             （4）如果誤差超過這一范圍，利用(yong)試樣制備中的第(di)二個樣品重復試驗。

             （5）如果(guo)結果(guo)再次超過(guo)允許值，則取消所有的試(shi)驗(yan)結果(guo)，重(zhong)新進行試(shi)驗(yan)。

    9、報(bao)告(gao)：報(bao)告(gao)三個針入度的平均值，取至整數(shu)作為試(shi)驗結(jie)果。

六(liu)、儀(yi)器(qi)檢(jian)查(cha)

   1、開箱(xiang)后，檢查儀器(qi)是(shi)否因運輸而發生故障(zhang)。

   2、按裝箱單檢查(cha)是(shi)否缺件，及時(shi)通(tong)知本公(gong)司(si)銷(xiao)(xiao)售部(bu)或經銷(xiao)(xiao)商。

   3、將電源插上(shang)，打開電源，此(ci)時顯(xian)示屏顯(xian)示數據“--05”

   4、為確(que)保檢(jian)測精度，通(tong)電(dian)后(hou)，按(an)下儀器的測量(liang)鍵，此時針桿組件應能(neng)自由下落。

   5、調整(zheng)儀器水(shui)平(ping)(ping)方法如下：轉動調節(jie)地腳螺絲，使(shi)水(shui)平(ping)(ping)泡(pao)中氣泡(pao)處于(yu)中心位置，此時工作(zuo)平(ping)(ping)面已處于(yu)水(shui)平(ping)(ping)位置。

七、注意事(shi)項與(yu)維護

   1、在試驗中，針連(lian)桿下落后，需重新(xin)提起，只需將測量桿輕輕上(shang)推(tui)到(dao)位，便可自動鎖住，切勿(wu)用力過猛。

   2、底玻(bo)璃皿(min)或試樣(yang)皿(min)放(fang)置到工作(zuo)臺時需輕輕放(fang)平，不與臺面互相(xiang)碰撞，更應(ying)該避免其它金(jin)屬與工作(zuo)臺碰撞，有助于保持平臺水平。

            &nbsp;注：如儀器及外觀有(you)所(suo)變動，恕不另(ling)行通知(zhi)，以實物為準。
