一、儀器(qi)簡介

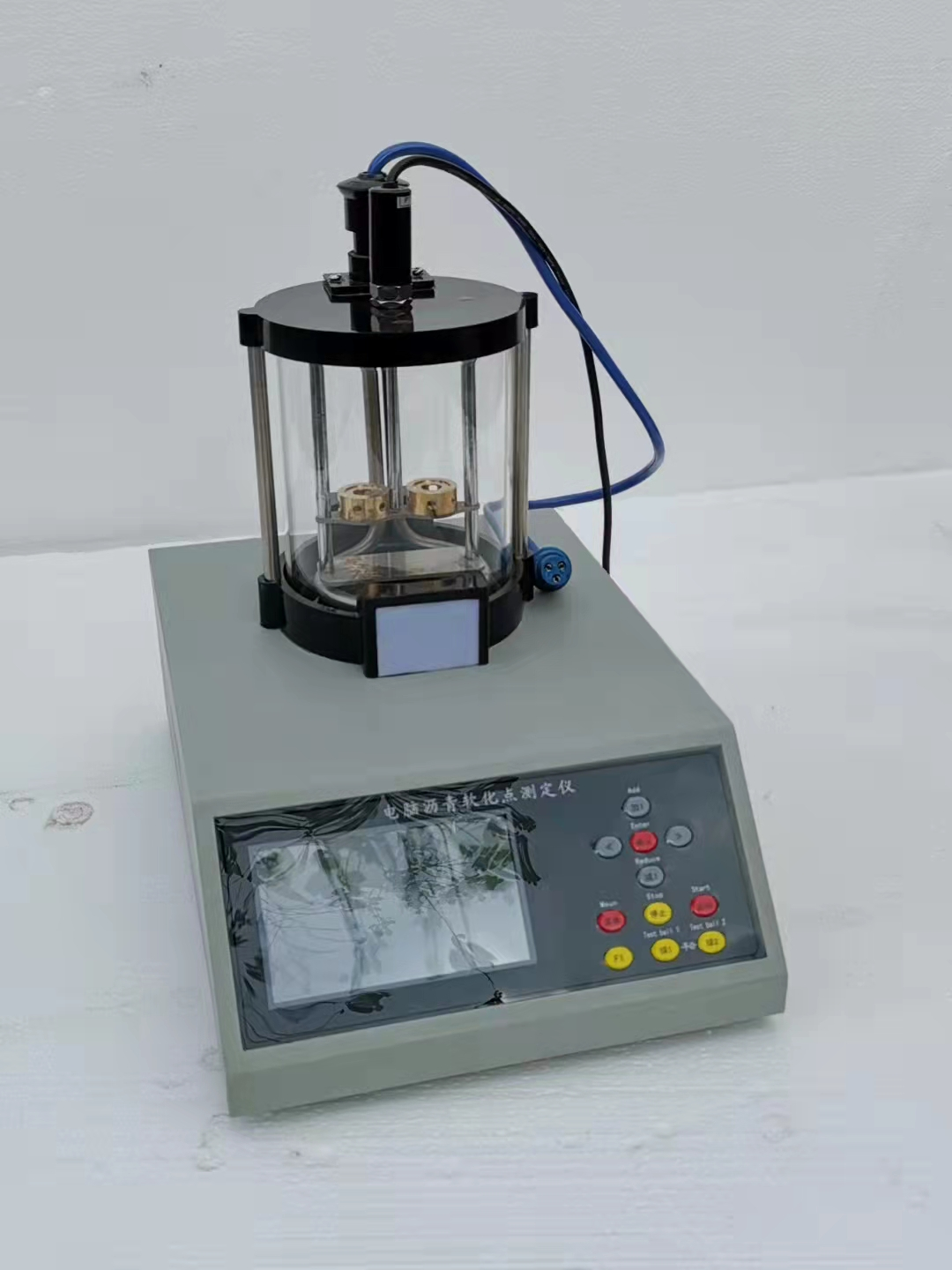

電腦瀝(li)(li)青(qing)軟(ruan)化點測定儀是(shi)根據環球法測定粘稠石油(you)瀝(li)(li)青(qing)軟(ruan)化點。該儀器適用(yong)于道路石油(you)瀝(li)(li)青(qing)、煤瀝(li)(li)青(qing)、液體(ti)石油(you)瀝(li)(li)青(qing)等各(ge)類瀝(li)(li)青(qing)軟(ruan)化點的(de)測定，是(shi)公(gong)路、橋梁(liang)建設(she)和研究機構的(de)優選儀器。

本儀器采用微電腦CPU控(kong)制、紅外線掃描檢測、線性(xing)加熱(re)、帶磁力攪拌器，完全符(fu)合國家(jia)規(gui)定(ding)的(de)檢測標準（GB/T4507-1999、GB/T4508-84）和交通部(bu)行業標準T0606-2011《瀝青(qing)軟化(hua)點試驗》（環球法(fa)）的(de)要求。該儀器實(shi)現(xian)了試驗過程簡單化(hua)、自動化(hua)、數字(zi)化(hua)、測量(liang)精度(du)高、范(fan)圍(wei)大等優點。

二、主(zhu)要特點：

  1.紅外線掃描檢測、加熱和試(shi)驗儀一體化設計(ji)，使用方便(bian)。

  2.電(dian)子(zi)測量、微電(dian)腦CPU控(kong)制、可調速(su)自動攪拌，升溫(wen)速(su)率符合3分鐘后自動調整為5±0.5℃/min的要求(qiu)；且(qie)測(ce)量結果(guo)準確，控制(zhi)嚴格。

  3.全自動控制，可(ke)免去人工看守，試驗完畢(bi)自動顯示測試結果。

  4.儀器(qi)采用4.6寸(cun)大液晶高清彩屏，可(ke)同時(shi)顯示：實時(shi)溫度、計時(shi)時(shi)間(jian)、升(sheng)溫過(guo)程記錄(lu)、試驗編(bian)號、試驗結果(guo)及平均值、時(shi)間(jian)日期(qi)。

  5.儀器(qi)采用環球法、雙(shuang)孔檢測軟化點(dian)值。

  6.自(zi)動(dong)儲(chu)存(cun)(cun)并計(ji)算平均值，可儲(chu)存(cun)(cun)100組(zu)數據(ju)。

三(san)、主要技術指標

★電壓(ya)頻率：220V±10%，50Hz；

★工作環境(jing)：室溫小于35℃；無(wu)強光(guang)直射場合。

★測量范圍(wei)：-5-225℃之間  5-80℃（水(shui)介）；80-180℃（甘油介）

★溫(wen)度最小分度0.1℃；

★時間最小分度0.01S；

★液晶屏顯(xian)示；

★鋼    球：Φ9.53mm   G=3.5±0.05g；

★平(ping)底保溫皿(min)：玻璃(li)制品容量(liang)不少于1L，皿(min)深不少于120mm，直徑不少于86mm；

★攪(jiao) 拌 器：攪(jiao)拌速度(du)連續可調；

★加熱速(su)率：啟(qi)動(dong)三(san)分(fen)鐘(zhong)后自動(dong)調(diao)節為(wei)5.0±0.5℃/min；

★加熱功率：≤800W。

四、主要結(jie)構

儀(yi)器的控制(zhi)(zhi)(zhi)主體(ti)包括溫度顯(xian)(xian)示、時(shi)間顯(xian)(xian)示、溫度檢測、溫度速(su)率控制(zhi)(zhi)(zhi)、供電(dian)電(dian)源、攪(jiao)拌器及調(diao)速(su)控制(zhi)(zhi)(zhi)，前(qian)面板和(he)后面板等組(zu)成(cheng)；儀(yi)器的試驗儀(yi)包括燒(shao)杯、加(jia)熱管、溫度傳感器、軟(ruan)化(hua)點測試試樣環、鋼球定位環等組(zu)成(cheng)。

后面板：電源接(jie)口(kou)通(tong)過電源線(xian)與(yu)220V/50Hz交流(liu)電源相(xiang)連(lian)，加(jia)(jia)熱(re)(re)接(jie)口(kou)通(tong)過加(jia)(jia)熱(re)(re)線(xian)與(yu)試驗(yan)儀的(de)加(jia)(jia)熱(re)(re)管相(xiang)連(lian)，溫(wen)度(du)接(jie)口(kou)和溫(wen)度(du)傳(chuan)感(gan)器(qi)相(xiang)連(lian)，調速(su)開關可(ke)改變攪拌轉子的(de)攪拌速(su)度(du)。

五、使(shi)用說明(ming)

（一）試(shi)樣的制備及放置

1、試(shi)樣的(de)制備：按(an)國家(jia)標準(zhun)或(huo)T0602規程規定的(de)方法制備兩(liang)個(ge)試(shi)樣；

2、將(jiang)兩(liang)個試(shi)樣(yang)小心放入試(shi)驗儀的兩(liang)個試(shi)樣(yang)環位(wei)置；

3、將(jiang)鋼球定(ding)位環(huan)罩在兩(liang)只(zhi)試樣環(huan)上，并把兩(liang)只(zhi)鋼球放于定(ding)位環(huan)中央孔(kong)位置；

4、將左(zuo)右支(zhi)柱固(gu)定于工作臺兩側(ce)的螺孔(kong)中；

5、燒杯中蒸餾水(shui)液面與立柱上水(shui)位標志接近；

6、把磁力攪(jiao)拌子放(fang)在燒杯底部中(zhong)間(jian)位(wei)置。

7、將檢(jian)測架放(fang)入(ru)燒杯，由左右支(zhi)柱定(ding)位。

（二）連(lian)線

連接控制主體與試驗(yan)儀的連接線(xian)，加熱(re)線(xian)一(yi)端連加熱(re)接口，一(yi)端連加熱(re)管電極。溫(wen)度傳感(gan)器(qi)一(yi)端連溫(wen)度接口，測溫(wen)端放入試驗(yan)儀中心孔中。插好電源線(xian)。

（三）、軟化點測試

1、 打開控制主體側面的電源開關，儀器處于【準備】狀態，屏幕顯示時間、顯示溫度傳感器所處位置的實際溫度XXX.X。無論任何時候，如果按【復位】鍵，儀器將處于【準備】狀態。因此，在測試過程中，不得隨意按【復位】鍵。

后面板上的(de)調速開關至適當位置(zhi)，使燒杯中攪(jiao)(jiao)拌子(zi)的(de)轉動速度在合適位置(zhi)上（如果太快，轉子(zi)有(you)可(ke)能甩脫磁場控制，影(ying)響攪(jiao)(jiao)拌效果，太慢會造成水(shui)溫不(bu)均勻）。

2、儀器處于【準備】狀態，其它準備工作（如水溫5°C、燒杯(bei)中的(de)蒸(zheng)餾水放(fang)好，試樣放(fang)妥等）就續后，按【啟動】鍵，儀器進入【測試】狀態。這時，時間顯示器顯示的是試驗的時間，為“分分：秒秒”；溫度顯示器顯示的是當前水的溫度值XXX.X.最后一位小數點閃爍，表明正在加溫，3分鐘內，儀器的加熱速率自動調整為5±0.5°C/min。在試(shi)驗啟動后，一定(ding)不能按(an)【復位】鍵。否則，儀器將(jiang)停止試驗，回到【準備】狀(zhuang)態。達(da)到試樣的軟化(hua)點溫度，一個小(xiao)球(qiu)落(luo)下后(hou)，時間窗口來回顯示“１―――”和(he)時間，表示(shi)已經完成一個試件(jian)。當第二(er)個試件(jian)落(luo)到底部，時間窗口顯(xian)示(shi)“２―――”，溫度窗口顯(xian)示一個溫度值，蜂(feng)鳴(ming)器(qi)吱吱報警，表示試驗結束，儀(yi)器(qi)進入【結果】狀態。如果水(shui)溫度超(chao)過85℃，儀(yi)器仍(reng)達不到試樣的軟(ruan)化點；或者兩路鋼球均(jun)已經(jing)落下(xia)，但儀(yi)器沒(mei)有顯示：“２―――”和報警聲，必須按(an)【復位】鍵，使儀(yi)器回(hui)到【準備】狀(zhuang)態。

3、在【結果】狀態，按【結果】鍵(jian)，顯示Ｐ―――和(he)ＸＸＸ．Ｘ，表(biao)示兩個試(shi)樣的平均值，再按結果鍵顯示１―――和(he)ＸＸＸ．Ｘ，表(biao)示第一(yi)個試件軟(ruan)化(hua)的(de)溫(wen)度，再(zai)按鍵顯示２―――和ＸＸＸ．Ｘ，表示第二個試件軟化的溫(wen)度。此結果可反復(fu)循環顯示。按復(fu)位鍵后數據消失。

4、報告

同一試樣平行試驗(yan)(yan)兩次，當兩次測定值的差值符合重復(fu)性試驗(yan)(yan)精密(mi)度(du)要求時(shi)，取其平均值為軟化(hua)點試驗(yan)(yan)結(jie)果，準確至(zhi)0.5℃。

5、精(jing)密度或(huo)允許差

（1）當試樣軟(ruan)化點(dian)小(xiao)于80℃時，重復性試驗(yan)的(de)(de)允許(xu)差為1℃，復現性試驗(yan)的(de)(de)允許(xu)差為4℃。

（2）當試樣軟(ruan)化點等(deng)于或大于80℃時，重復性試驗的(de)(de)允許(xu)差為(wei)2℃，復現(xian)性試驗的(de)(de)允許(xu)差為(wei)8℃。

六、注意事項

1、儀器(qi)開(kai)箱初次使用，請按(an)相應(ying)標記(ji)將兩根立(li)柱適當(dang)旋緊。切勿過度用力，損(sun)壞殼體螺(luo)紋。儀器(qi)使用和(he)移(yi)動過程中，注(zhu)意(yi)不要碰撞立(li)柱，造成(cheng)損(sun)壞。

2本試驗儀切(qie)勿無水(shui)干燒。

3本儀器(qi)切勿在強光直射環境(jing)下使用。

儀器出廠時已經(jing)嚴格調(diao)試，以確保正常使用。但若(ruo)運輸(shu)或操(cao)作的(de)原因出現下列故障(zhang)，用戶可(ke)自行(xing)排除。

（1）打開電(dian)源(yuan)后左窗口顯示(shi)－Ｐ――，表示(shi)左路檢測管不工(gong)作(zuo)；如果顯示(shi)――Ｐ――，表示(shi)右路(lu)檢測(ce)管不工(gong)(gong)作(zuo)；如(ru)果(guo)顯示(shi)－ＰＰ－表示(shi)兩路(lu)都不工(gong)(gong)作(zuo)，可檢查紅外線發射和接收孔是(shi)否污物阻塞；

（2）打開電源后左窗口顯示――――，放上燒杯和試(shi)驗(yan)儀(yi)(yi)后有一個(ge)或兩個(ge)Ｐ。可檢查(cha)燒杯內外壁是(shi)否(fou)有遮光的污物，水是(shi)否(fou)渾(hun)濁(zhuo)，試(shi)驗(yan)儀(yi)(yi)是(shi)否(fou)放置到(dao)位。

（3）鋼球(qiu)下落，儀(yi)器不(bu)能(neng)自動停止試驗，顯示結果。可能(neng)是試樣環上的隔離(li)劑不(bu)均勻，使鋼球(qiu)下落偏離(li)紅(hong)外線檢測通(tong)道。應將隔離(li)劑涂抹均勻后重(zhong)新試驗。

3、在【啟動】階段和【結果】階段，不要輕易按【復位】按鈕，否則將導致試驗失敗或數據丟失無法挽回，必須重新試驗。

4、儀器測(ce)試過程中攪(jiao)(jiao)拌(ban)子的(de)(de)(de)轉速(su)應調到(dao)合適的(de)(de)(de)位置(zhi)上。開始加(jia)熱時，攪(jiao)(jiao)拌(ban)子的(de)(de)(de)轉速(su)可快一些，當(dang)水溫接近軟化點溫度時（這時被測(ce)瀝青(qing)試樣開始向下鼓(gu)出），攪(jiao)(jiao)拌(ban)子的(de)(de)(de)轉速(su)要調慢一些，甚至(zhi)停止轉動，這樣可保(bao)證(zheng)(zheng)下落的(de)(de)(de)鋼球準確通過檢測(ce)線，從(cong)而保(bao)證(zheng)(zheng)測(ce)試結果的(de)(de)(de)準確。

5、儀(yi)器使用(yong)與存放時必須輕(qing)拿輕(qing)放，以(yi)免損(sun)壞玻璃(li)制品。

6、每次試(shi)驗前應檢查(cha)儀器的各連接線是(shi)否完(wan)好(hao)。

7、每次(ci)試驗后(hou)，應將儀器各部分擦洗干凈(jing)。

8、本儀器應可靠(kao)接地(di)，以確(que)保安全(quan)。

9、如出現其(qi)他情況，請與經(jing)銷商聯系，切勿自(zi)行拆卸

七、儀器(qi)內部參數設定

Ｃ１、溫度修正(zheng)值：溫度有誤差時，調整Ｃ１，使誤差為０.

Ｃ２、自動(dong)/手動(dong)選擇：等(deng)于(yu)０為自動(dong)，等(deng)于(yu)１為手動(dong)。

Ｃ３、水(shui)/甘(gan)油選(xuan)擇：等(deng)于０用水(shui)試驗，等(deng)于１為甘(gan)油。

Ｃ４、等于０.此參數勿動(dong)。
